Jenis-Jenis Mesin Bubut

Jenis-Jenis Mesin Bubut



  1. Pembubut Kecepatan (Speed lathe), Pembubut kecepatan merupakan pembubut paling sederhana dari segala pembubut, terdiri dari bangku, kepala tetap, ekor tetap,  dan peluncur yang dapat disetel untuk mendukung pahat. Pembubut kecepatan terutama digunakan untuk pembubutan kayu, pemberikan pusat pada silinder logam sebelum dikerjakan lebih lanjut pada pembubutan mesin, dan dalam pemusingan logam.

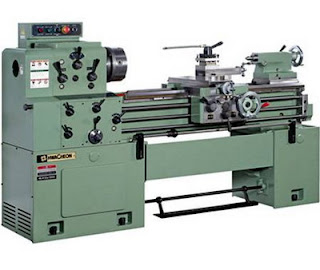

  2. Pembubut Mesin (engine lathe), Pembubut mesin mendapatkan daya dari mesin. Yang membedakan dari pembubut kecepatan  adanya cirri tambahan untuk mengendalikan kecepatan spindel dan untuk menyangga dan mengendalikan hantaran dari pahat pemotong tetap.
  3. Pembubut Bangku (Bench Lathe)Nama pembubut bangku diberikan kepada pembubut kecil yang dipasangkan pada bangku kerja. Dalam desainnya mempunyai cirri yang sama dengan pembubut kecepatan atau pembubut mesin dan hanya berbeda dalam ukuran dan pemasangannya. Disesuaikan untuk benda kerja kecil dan mempunyai kapasitas putaran maksimim sebesar 250 mm pada plat muka.
  4. Pembubut Ruang Perkakas (Toolroom lathe), Pembubut ruang perkakas dilengkapi dengan segala perlengkapan yang diperlukan untuk pekerjaan pembubutan yang teliti. Merupakan kepala beroda gigi yang digerakkan secara tersendiri dengan kecepatan spindel. Semua pembubut ruang perkakas dicoba secara berhati-hati untuk ketelitiannya. Sesuai namanya mesin bubut ini disesuaikan untuk membuat perkakas kecil, alat ukur, cetakan dan bagian presisi lainnya.
  5. Mesin Bubut Turet, Mesin bubut turet memiliki ciri khas khusus yang terutama menyesuaikan kepada produksi. Karakteristik utama dari mesin ini adalah bahwa pahat untuk operasi yang berurutan dapat disetel dalam kesiagaan untuk penggunaan dalam urutan yang sesuai. Meskipun dibutuhkan keterampilan sangat tinggi untuk mengunci dan mengatur pahat dengan tepat, namun sekali sudah benar maka hanya sedikit keterampilan untuk mengoperasikannya dan banyak suku cadang dapat diproduksi sebelum penyetelan diperlukan lagi.
  6. Mesin Bubut Otomatis, Mesin bubut yang perkakasnya secara otomatis dihantarkan kepada benda kerja dan mundur setelah daurnya diselesaikan dikenal sebagai mesin bubut otomatis. Mesin ini dilengkapi dengan magasin hantaran sehingga sejumlah suku cadang dapat dimesin secara berurutan dengan hanya sedikit pengawasan operator.
  7. Mesin Ulir Otomatis, Ciri utama dari penemuan mesin ini adalah memberikan gerak pengendalian untuk  mesin bubut sedemikian sehingga pahat dapat dihantarkan kepada benda kerja dengan kecepatan yang diinginkan, dimundurkan, dan diarahkan kepada kedudukan berikutnya. Ini semua dipenuhi oleh sebuah nok silindris atau drum yang terletak dibawah turet.
  8. Fris Pengebor Vertikal, Fris pengebor  vertikal mendapatkan namanya karena benda kerja berputar pada meja horizontal yang modelnya mirip dengan fris pembuat tembikar lama. Pahat pemotongnya adalah8stasioner, kecuali untuk gerakan hantaran dan terpasang pada rel menyilang yang ketinggiannya dapat disetel. Fris pengebor vertikal mampu untuk memegang suku cadang besar dan berat karena benda kerja dapat diletakkan dimeja dengan kran dan tidak banyak memerlukan pembautan kebawah untuk memegang di tempat. Pekerjaan yang teliti dapat dilakukan pada mesin ini karena kekakuan yang sangat tinggi, dan kesederhanaan desainnya
